电容式电压互感器绝缘电阻测试方法

电压互感器极间绝缘电阻

测试方法(试验接线)

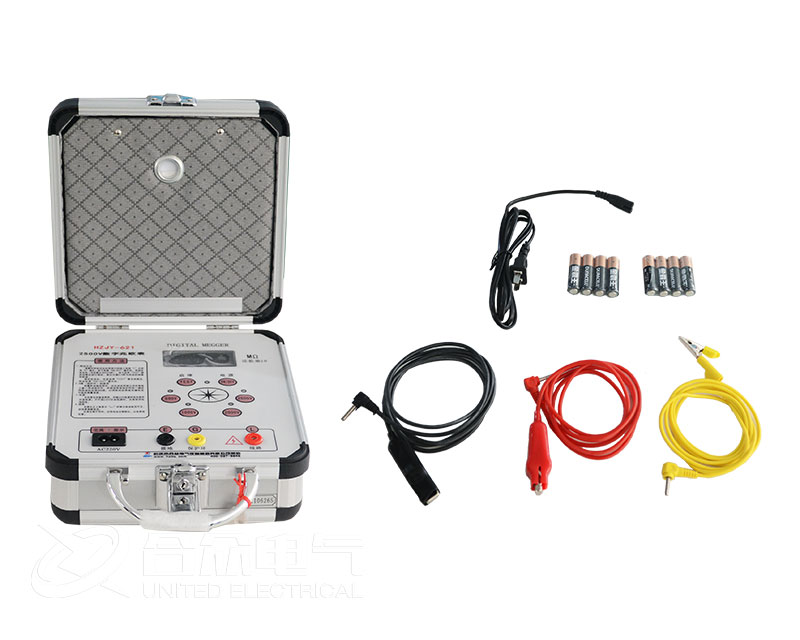

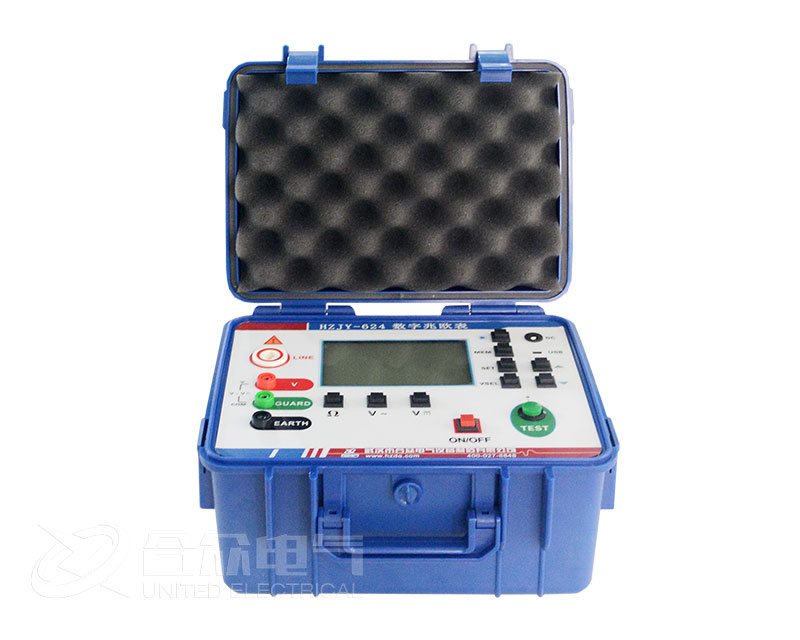

本试验采用兆欧表测试电容式电压互感器极间绝缘电阻。电容式电压互感器电容单元尾端 (N或8)及兆欧表 E 端接地，电容单元高压端接兆欧表 L端。

试验步骤

(1) 测量并记录环境温度和湿度

(2) 测试绕组绝缘电阻，将兆欧表E端子与电容式电压互感器外壳、电容单元尾端 (N或8)一同接地，兆欧表放置平稳并检测兆欧表功能正常，启动兆欧表至额定输出电压后将端头“L”接电容单元高压端，读取纪录1min的绝缘电阻值。

(3)将L 端子脱离互感器，关闭兆欧表电源，对互感器高压侧充分放电。

试验标准

绝缘电阻大于5000MΩ

试验安全措施及注意事项

(1) 测试中兆欧表应在达到额定输出电压后在将L 端子搭接测试部位，测试结束后应在L 端子搭离开测试部位后，方可切断兆欧表电源。

(2)测试中若互感器瓷套脏污、天气潮湿应用兆欧表G端子进行屏蔽。

(3) 试验充放电时，严禁触碰互感器引线端子，试验引线严禁打开、移动，防止触电。

(4)变更试验接线前应对被测回路充分放电。
