110kVGIS交接试验项目试验方法及标准要求

试验项目：绝缘电阻及交流耐压试验

试验方法：

辅助和控制回路交流耐压值为2000V，可采用普通试验变压器或2500V兆欧表摇测1min代替。

安全措施及注意事项：

试验中回路中不应有其它工作进行，使用兆欧表测量后应充分放电。

试验标准：

1、绝缘电阻不低于10MΩ；

2、交流耐压不应有击穿情况，且耐压试验后的绝缘电阻值不应降低。

试验项目：导电回路电阻

试验方法：

将SF6新路器合闸，将导电回路测试仪试验线接至断路器一次接线端上，电压线接在内侧，电流线接在外侧，如采用直流压降法测量，则电流应不小于100A。

安全措施及注意事项：

接线时应做好应做好防感应电触电和防止高空坠落措施，注意保持与带电设备距离。

试验标准：

交接导电回路电阻数值应符合制造厂的规定。

试验项目：断路器断口间交流耐压

试验方法：

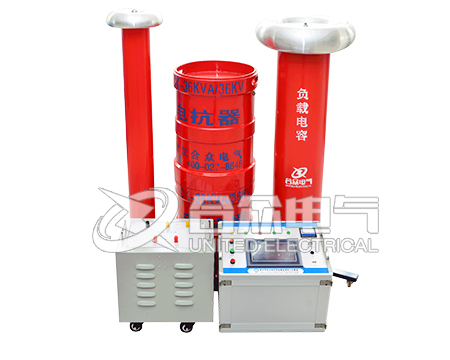

1、交流耐压一般采用串联谐振回路，具体可分为工频串联谐振和变频串联谐振，对断路器进行合闸对地、断口间进行耐压。时间为1min，试验电压为出厂试验电压值的80%。

2、试验在SF6气体额定压力下进行。

安全措施及注意事项：

试验设备周围设围栏并有专人监护，试验过程应有人监护并呼唱，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。

在试验过程中，如果发现电压表指针摆动很大，电流表指示急剧增加，绝缘烧焦气味或冒烟或发生响声等异常现象时，应立即降低电压，断开电源，被试品进行接地放电后再对其进行检查。

试验标准：

试验中无击穿、闪络。
